Creación de rótulo de proyecto

Tabla de Contenidos

1. Creación de rótulos - Paso a paso

Creación de rótulos - Paso a paso

Al comenzar un nuevo proyecto se debe de crear el rotulo determinado por el cliente:

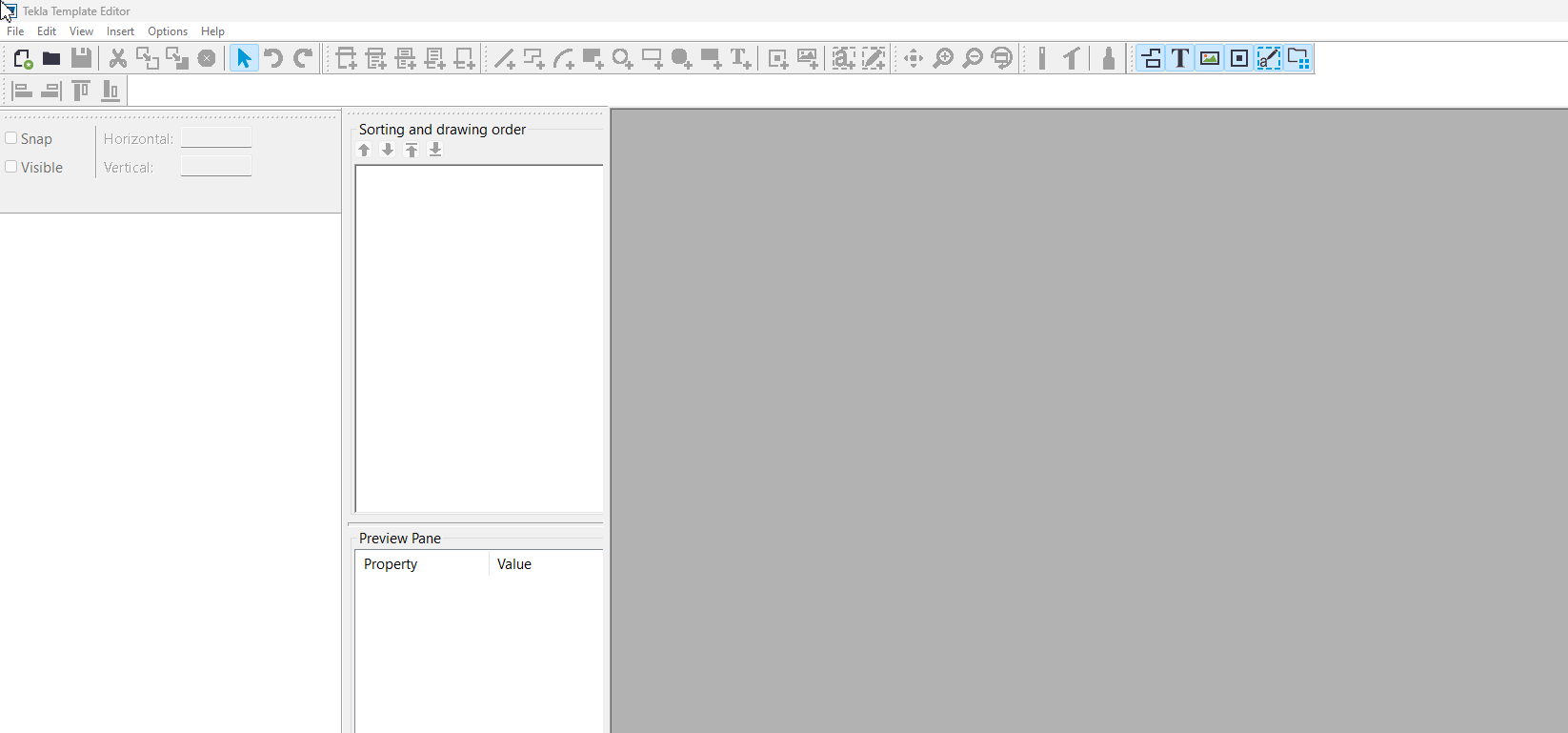

1. Validacion de FIle Locations del Template Editor El template editor es un programa aparte del tekla structures, por lo tanto, hay ciertas configuraciones independientes que hay q actualizar. la ruta a customizar es la correspondiente a “Symbols, pictures” Y agregar la ruta:

   ;C:\Users\NOMBRE DE USUARIO\OneDrive - Hytech Ingeniería S.A\TEKLA\STD\FIRM\bitmaps\

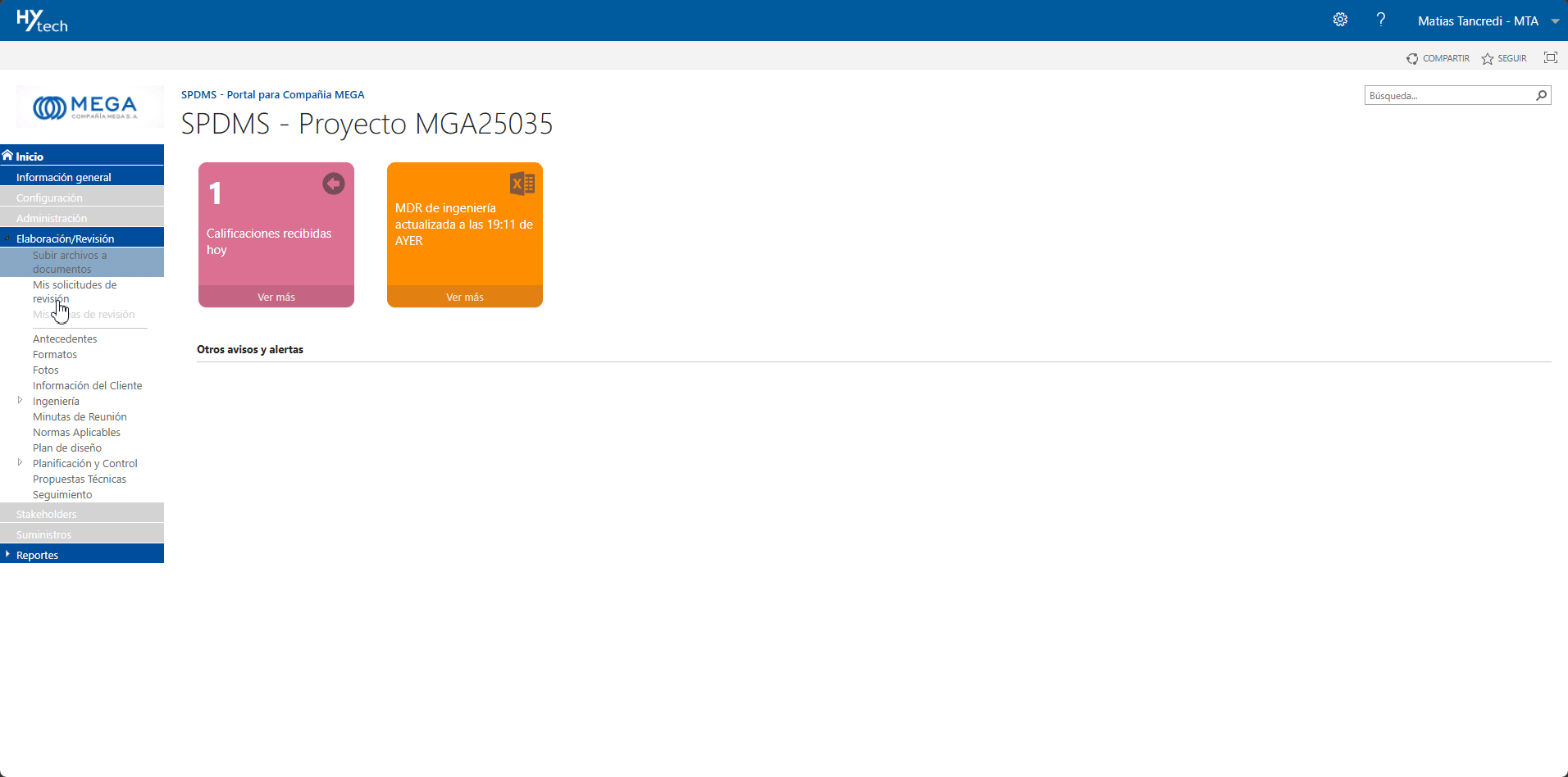

2. Descarga de formatos en formato CAD: Los formatos se encuentran en el SPDMS, en la carpeta del cliente, con su correspondiente nombre y codigo, ahi se encuentran los formatos CAD, para los planos, en los tamaños acordados.

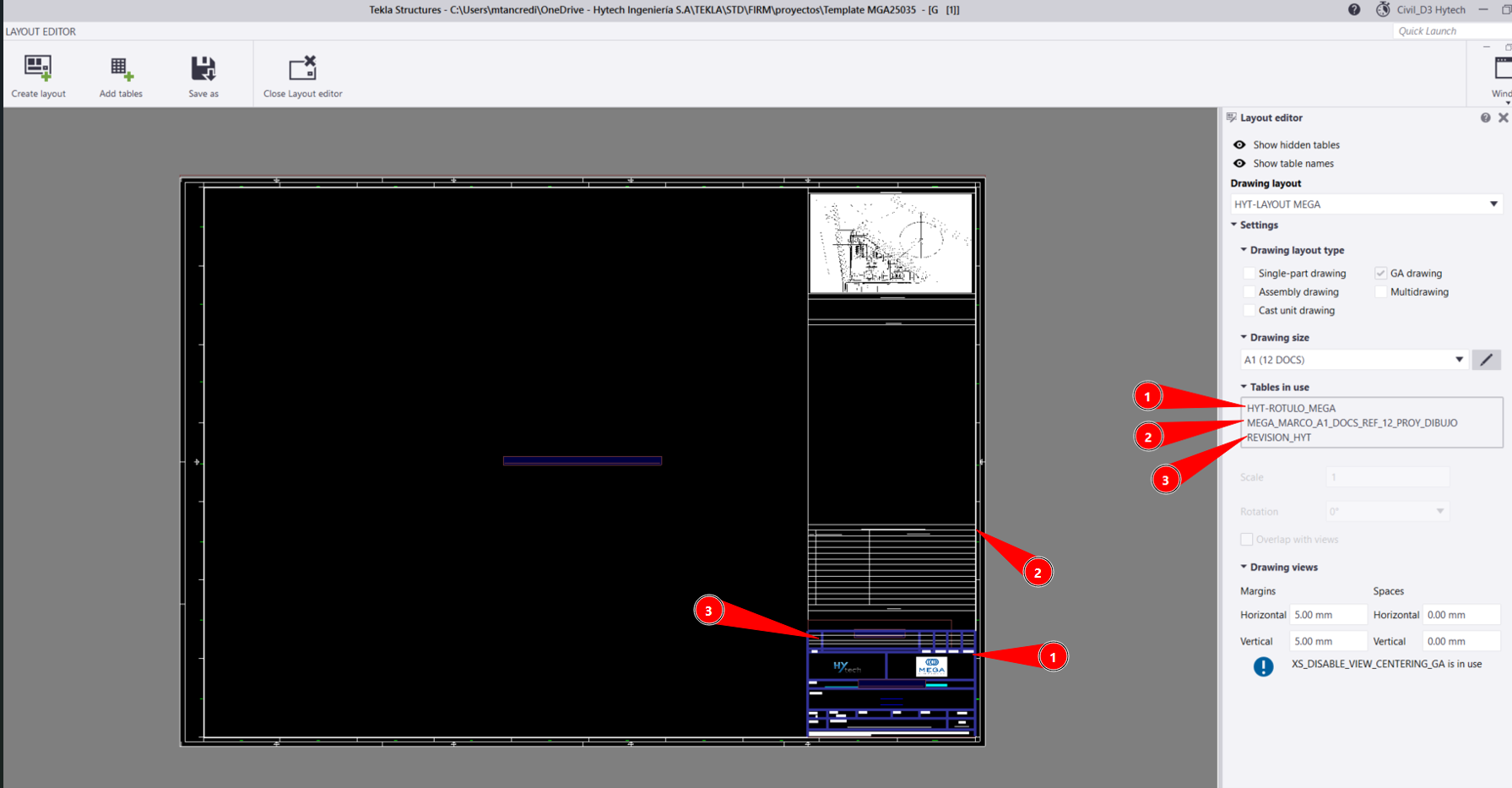

3. Creación de los .tpl: Los archivos .tpl son formatos que permiten generar cuadros. Estos archivos se crean en el Editor de Cuadros Los archivos utilzados en un rotulo, por lo general son
   1. Marco de rotulo
   2. Cuadro de rotulo cliente
   3. Cuadro revisión

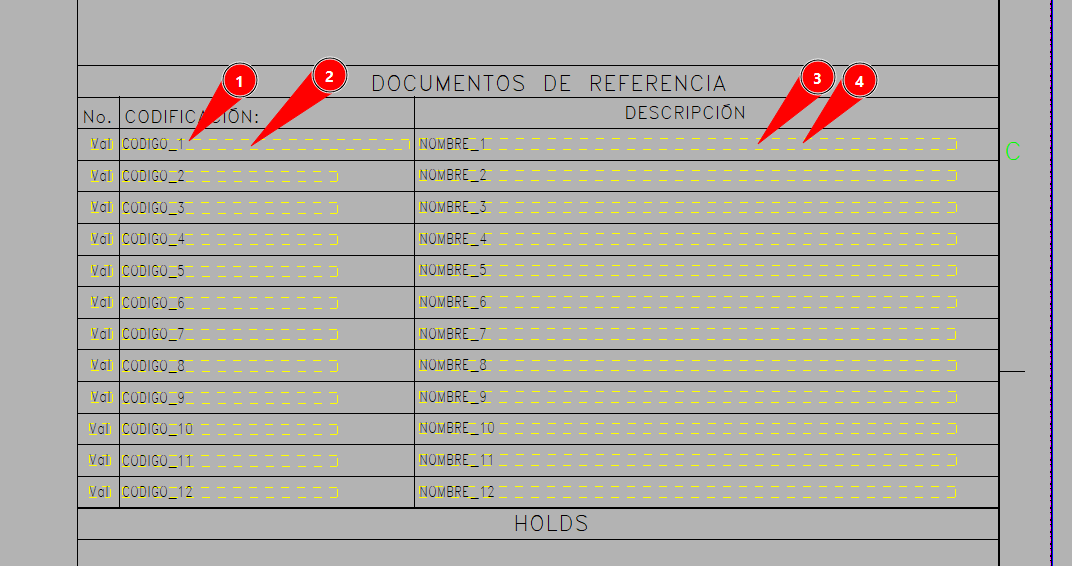

4. Atributos a utilizar marco de rotulo:
   1. DR_x_COD_PROY: Son textos que representan los codigos de los documentos de referencia a nivel PROYECTO.
   2. DR_x_COD: Son textos que representan los codigos de los documentos de referencia a nivel PLANO.
   3. DR_x_DESC_PROY: Son textos que representan los nombres de los documentos de referencia a nivel PROYECTO.
   4. DR_1_DESC:Son textos que representan los nombres de los documentos de referencia a nivel PLANO.

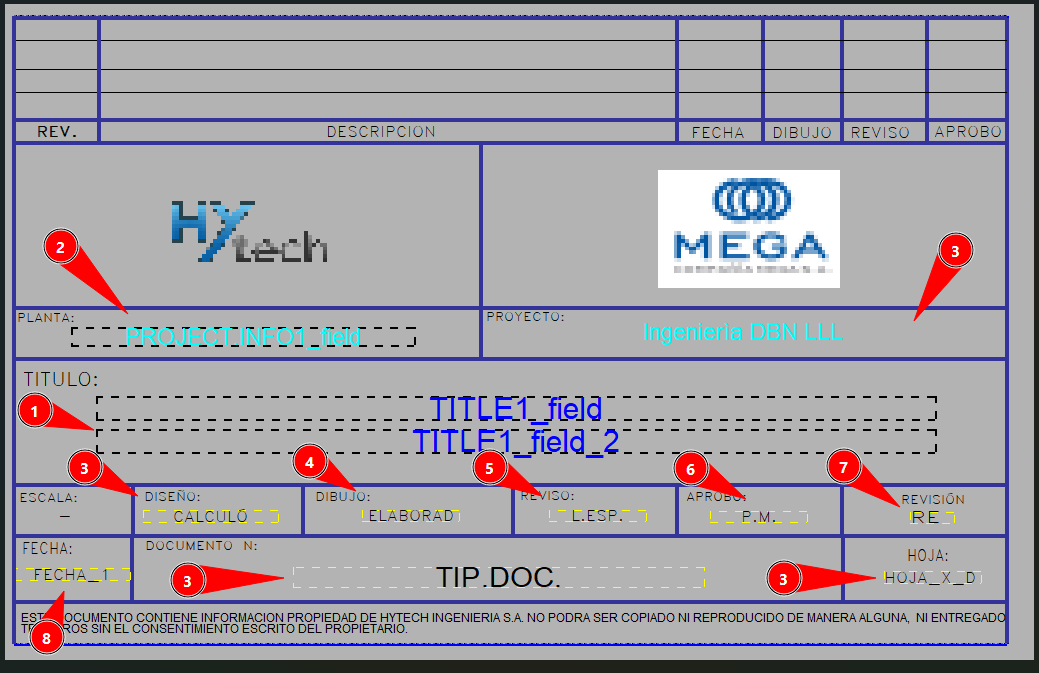

5. Atributos a utilizar cuadro de rotulo cliente:
   1. TITLES 1/2/3: Muestra el titulo del plano, suelen utilizarse los primeros 2, suele utilizarse el titulo 3 si tiene un rotulo chico o segmentado.
   2. PROJECT.INFO1/LOCATION/NAME: Muestra la ubicación del proyecto
   3. USERDEFINED.DRAWING_USERFIELD:Los UDAS, pueden ser utilizados para rellenar varios aspectos del dibujo, suelen utilizarse para indicar quien calculó el plano, su codigo, la cantidad de hojas, etc.
   4. REVISION.LAST_CREATED_BY: Muestra el ejecutor de la ultima revisión.
   5. REVISION.LAST_CHECKED_BY: Muestra el revisor de la ultima revisión.
   6. REVISION.LAST_APPROVED_BY:Muestra el aprobador de la ultima revisión.
   7. REVISION.LAST_MARK: Muestra la ultima marca de la revisión.
   8. REVISION.LAST_DATE_CREATE: Muestra la ultima fecha de revisión

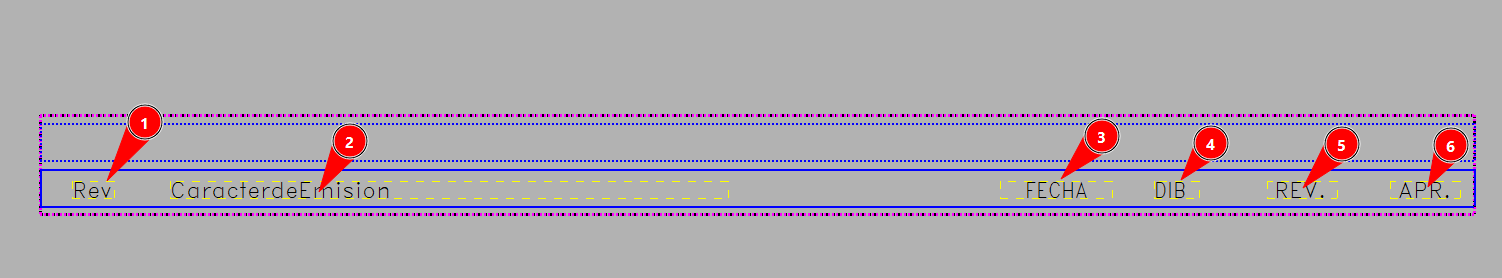

6. Atributos a utilizar en el cuadro de revisión :
   1. MARK: Muestra la marca de la revisión
   2. TEXT1: Muestra el caracter de emisión de la revisión
   3. DATE_CREATE: Muestra la fecha de la revisión.
   4. CREATED_BY: Muestra el ejecutor de la revisión
   5. CHECKED_BY: Muestra el revisor de la revisión.
   6. APPROVED_BY: Muestra el aprobador de la revisión

7. Notificación a coordinador de modelos 3D CIVIL, para que guarde los cuadros y .lay dentro de la carpeta del cliente.

8. Creación del template actualizado del cliente TEMPLATE.
