¿Qué es Trimble Connect?
Trimble Connect es una plataforma de colaboración en la nube diseñada para la gestión de proyectos usando Tekla Structures. Permite centralizar modelos BIM, documentos, incidencias y comunicación del equipo en un único entorno accesible desde cualquier dispositivo.
Se accede desde web.connect.trimble.com
Características Clave
- Almacenamiento en la nube para modelos 3D (IFC, SKP, DWG, Revit, Tekla)
- Visualización federada de múltiples modelos
- Gestión de incidencias (ToDos) vinculadas a ubicaciones 3D. Ver Trimble Connect - Revisor para indicaciones de como crearlos.
- Control de versiones automático de archivos. Ver Trimble Connect - Ejecutor para detalle.
- Acceso multiplataforma: web, desktop, móvil (iOS/Android)
Apartados Principales
Hay principalmente cuatro grandes cosas que podemos subir a los proyectos de Trimble Connect. Se describe cada uno a continuación, y tanto quienes ejecutan como quienes revisan tienen incidencia sobre cada uno de ellos, con un nivel distinto de profundidad.
1. Proyectos
Contenedor principal que organiza toda la información del proyecto. Allí encontraremos distintas cosas.
Proyecto PAM25026/
├── Modelos # Modelos cargados
├── Archivos # Documentos (PDF)
├── ToDos # Tareas
└── Usuarios # Otorgar permisos

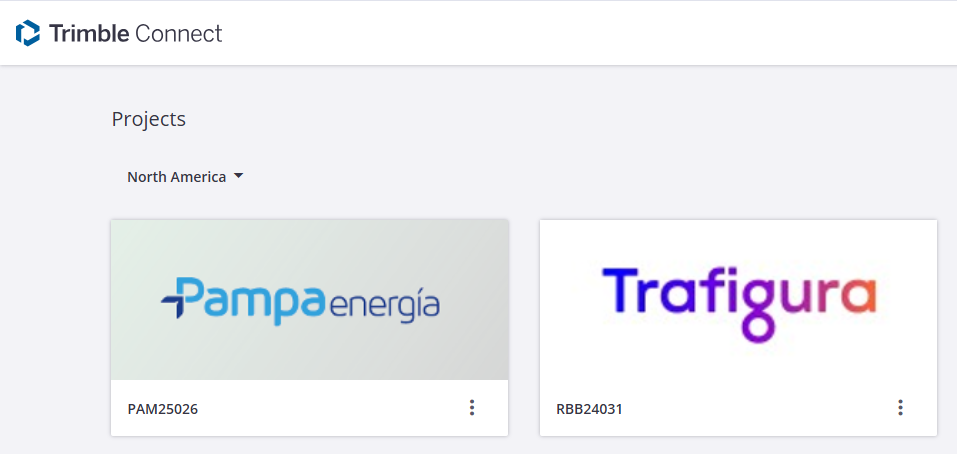

Figura 1: Home de Connect con proyectos creados

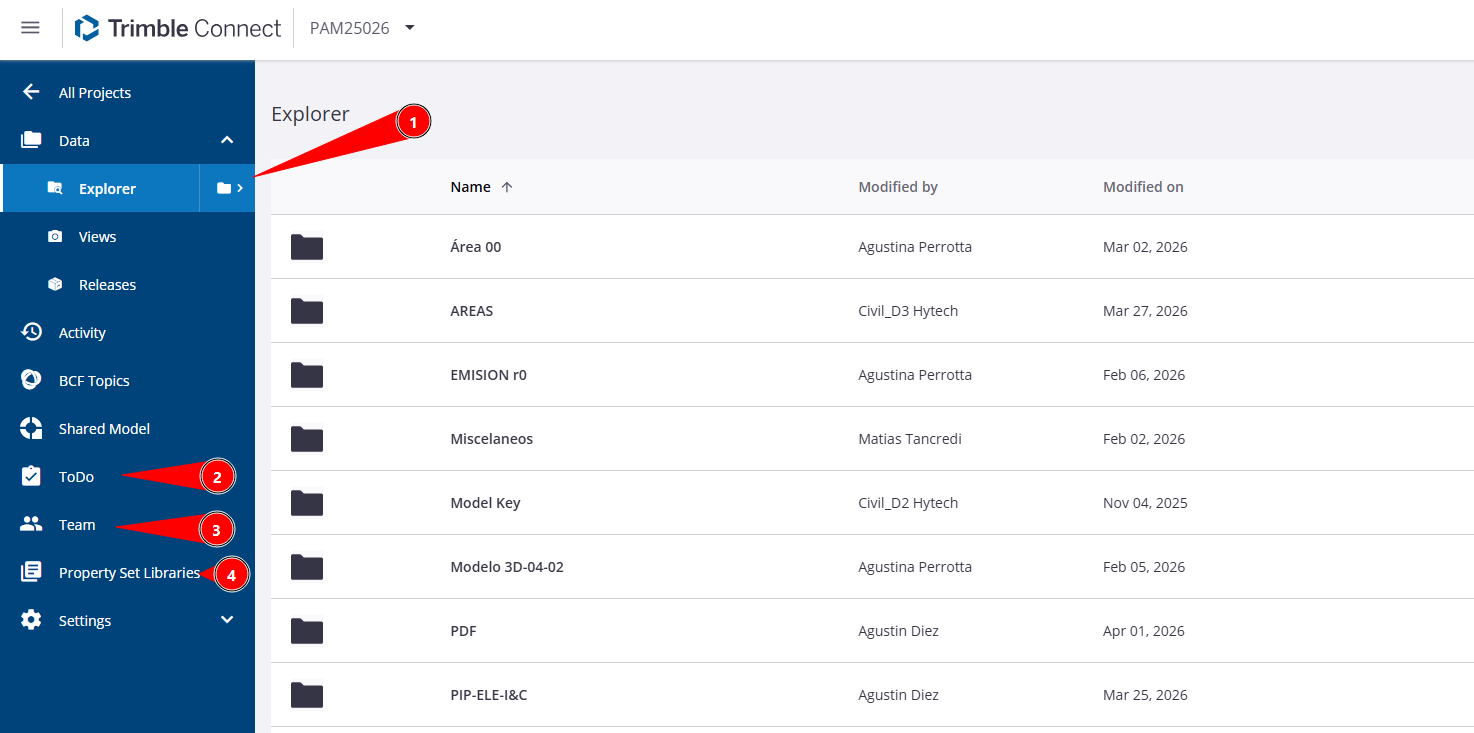

Figura 2: Estructura dentro de un proyecto
1. Carpetas dentro del proyecto
2. Tareas pendientes del proyecto
3. Equipo y los roles de edición dentro
4. Set de propiedades personalizadas
Funciones del LEP:
- Crear y gestionar proyectos
- Configurar estructura de carpetas. Ver Trimble Connect - Revisor
- Gestionar permisos por rol (Admin, Contributor, Viewer)
- Definir set de propiedades particulares que precise usar. Ver Trimble Connect - Revisor
2. Modelos
Visor federado de modelos BIM, con las características:
- Carga automática: Detecta cambios en archivos sincronizados y notifica
- Clash Detection: Detección de interferencias
- Mediciones: Herramientas de medición directa en 3D
- Cortes: Podemos hacer cortes sobre los modelos
- Viewpoints: Guardar cápturas de cierto momento del proyecto.
Formatos Soportados:
- IFC (todas las versiones)
- Tekla Structures (.tekla) -> Este formato será el que más utilizaremos
- Revit (.rvt)
- SketchUp (.skp)
- AutoCAD (.dwg, .dxf)
3. Documentos
Connect permite subir documentación en PDF y cuenta con un visor y posibilidad de hacer comentarios sobre el mismo.
- Planos en PDF
La herramienta para comentar PDF no es del todo robusta, por lo que solamente debe usarse si no se estima estar pisando continuamente el PDF.
4. ToDos (Tareas)
Sistema de seguimiento de problemas vinculado a modelos 3D:
Flujo de Trabajo:
- Detectar problema en modelo 3D
- Crear ToDo con viewpoint asociado
- Asignar responsable
- Actualizar estado (Abierto → En Progreso → Cerrado)
- Generar reportes de seguimiento exportando los ToDo
Casos de Uso
Coordinación BIM en Connect
flowchart LR
A[Ejecutor 1] -->|Sube modelo| TC[Trimble Connect]
B[Ejecutor 2] -->|Sube modelo| TC
C[Adm.Modelos CIV] -->|Sube .nwd| TC
TC --> D[Integración de modelos]
F[LEP]-->|Estructura de carpetas|TC
F[LEP]-->|Genera ToDos|D
F--->|Define preset propiedades|TC
D--->MTO[Listado de materiales]
Proceso:
- Cada ejecutar sube sus modelos al proyecto
- Trimble Connect tiene una estructura ya predefinida de carpetas
- Se nuclean los modelos y se integran
- Aparecen comentarios entre quienes modelan y revisan.
- Listado de materiales
Para entender cada una de las tareas descriptas y responsabilidades en cada caso, revisar Connect - Ejecutor y Connect - Revisor.
Revisión documentación
En modelos que tengan documentación asociada, puede ayudarse sumar a cada modelo PDF de los equipos a colocar, o como herramienta de control documental.
Este uso está limitado en función de que tanta trazabilidad se interese guardar dentro de los modelos.
