Crear un template de proyecto

Tabla de Contenidos

1. Antes de modelar
   1. Crear un nuevo modelo
   2. Definición de atributos
   3. Definición de rotulo

---

Antes de modelar

Se describen a continuación distintos apartados generales del modelado que deben tenerse en cuenta previo a comenzar un proyecto.

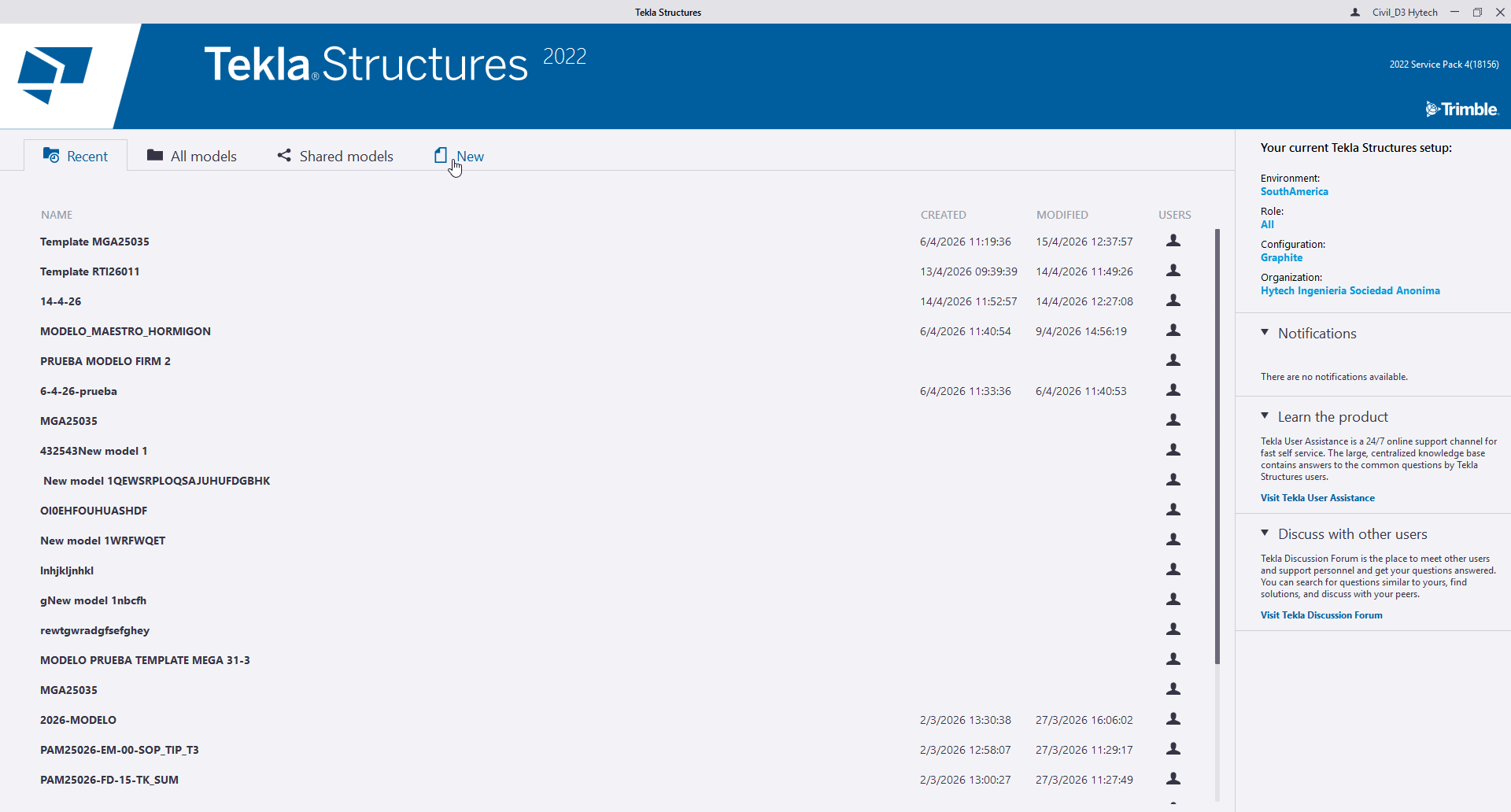

Crear un nuevo modelo

Se debe de crear un nuevo modelo sin ninguna plantilla para evitar trasladar errores, se sugiere nombrar como “Template PROY” por ej: Template RTI26011

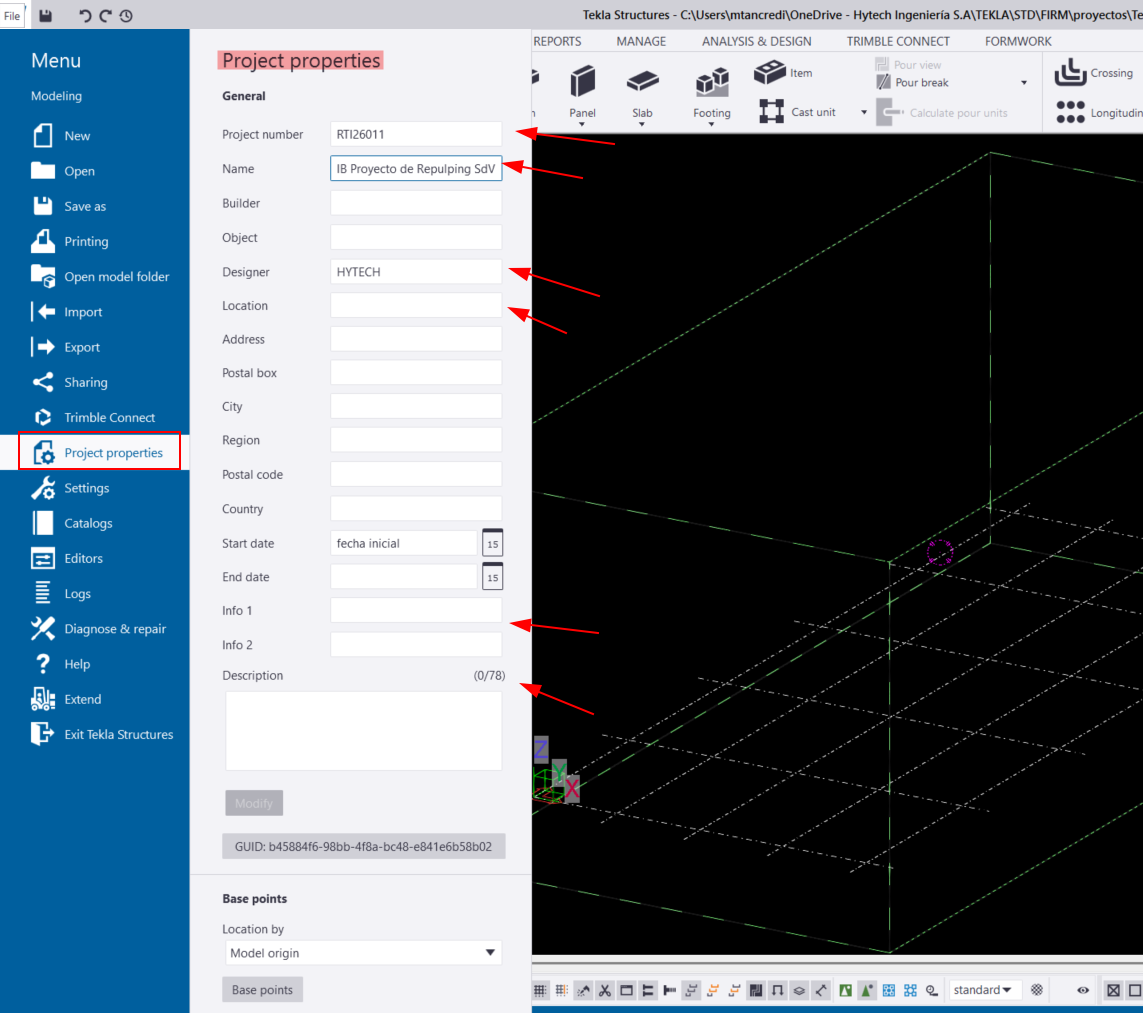

Definición de atributos

Se deben de completar los atributos que se vayan a utilizar tanto a nivel proyecto como atributos que utilicen los cuadros de los dibujos:

PROJECT PROPERTIES	DESCRIPCIÓN	EJEMPLO
Project number	Especifica el numero de proyecto	RTI26011
Name	Especifica el nombre del proyecto	IB Proyecto de Repulping SdV
Designer	Autor del proyecto	HYTECH
Location	Ubicación del proyecto	Loma la lata
Info 1 & 2	Info adicional del proyecto	TE-631-104580-PL-C-0165-rA
Description	Descripción del plano/proyecto	-

Definición de rotulo

Se debe de crear un rotulo acorde al proyecto, estos formatos son definidos por control de documentos. Para ver el paso a paso Cuadros Rótulos
