Modelado por fases
Tabla de Contenidos
¿Qué colocar en cada modelo?
Los elementos a colocar dentro de un modelo es a criterio del coordinador del modelo 3D del proyecto, y responde a la etapa de la ingeniería que se trate y la documentación a realizar para el proyecto.
Es buena práctica separar la estructura metálica, estructuras de hormigón y fundaciones en modelos distintos, ya que en general sus memorias de cálculo son independientes. A su vez, sistemas de drenajes, cámaras y underground asociado a E&I, modelo de enterrado existente, etc. deberán ser tratados como modelos aislados e independientes.
Fases
A su vez, TEKLA cuenta con fases, el mismo es un atributo más que pueden asignarse a las partes que conforman un modelo. Funcionan como layers o capaz dentro del modelo.
A través del número de fase es posible copiar ciertos elementos que esten contenidos en una misma fase de un modelo a otro.
Por defecto, el número de fase es 1.
Las fases recomendadas para los nuevos modelos, son:
| Categoria | Fase (recomendada) |
|---|---|
| Estructuras de H°A | 1 |
| Estructuras Metalicas | 2 |
| Complementos Metalicos | 3 |
| Miscelaneos | 4 |
Al unificar las fases por tipo de estructura, logramos poder uniformizar la manera de modelado.
Las fases pueden cambiarse en cualquier momento desde el gestor de fases, ademas, es util a la hora de modelar grandes estructuras, permite la creación de filtros de modelado por fase.
Creación de fases:
- Abrir el gestor de fases
- En el encabezado de “Phase” seleccionar,
add - Reenumerar o modificar el nombre
Modificación de fases:
- Abrir el gestor de fases
- Se seleccionan los objetos a modificar la fase
- Se selecciona la fase a trasladar estos objetos
- En el encabezado de “Objets” seleccionar,
Modify Phase

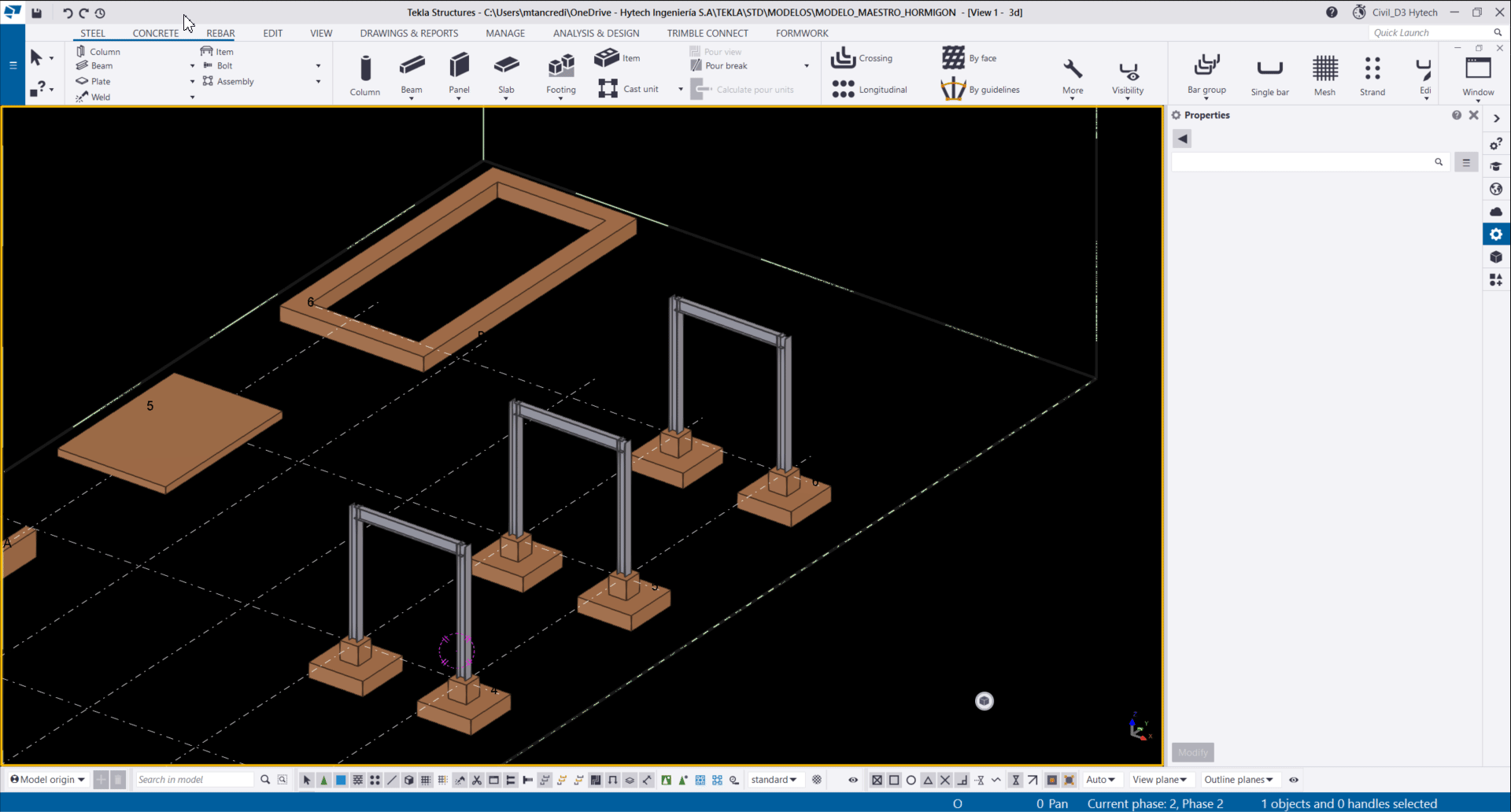

Figura 1: Creación y modificación de fases
